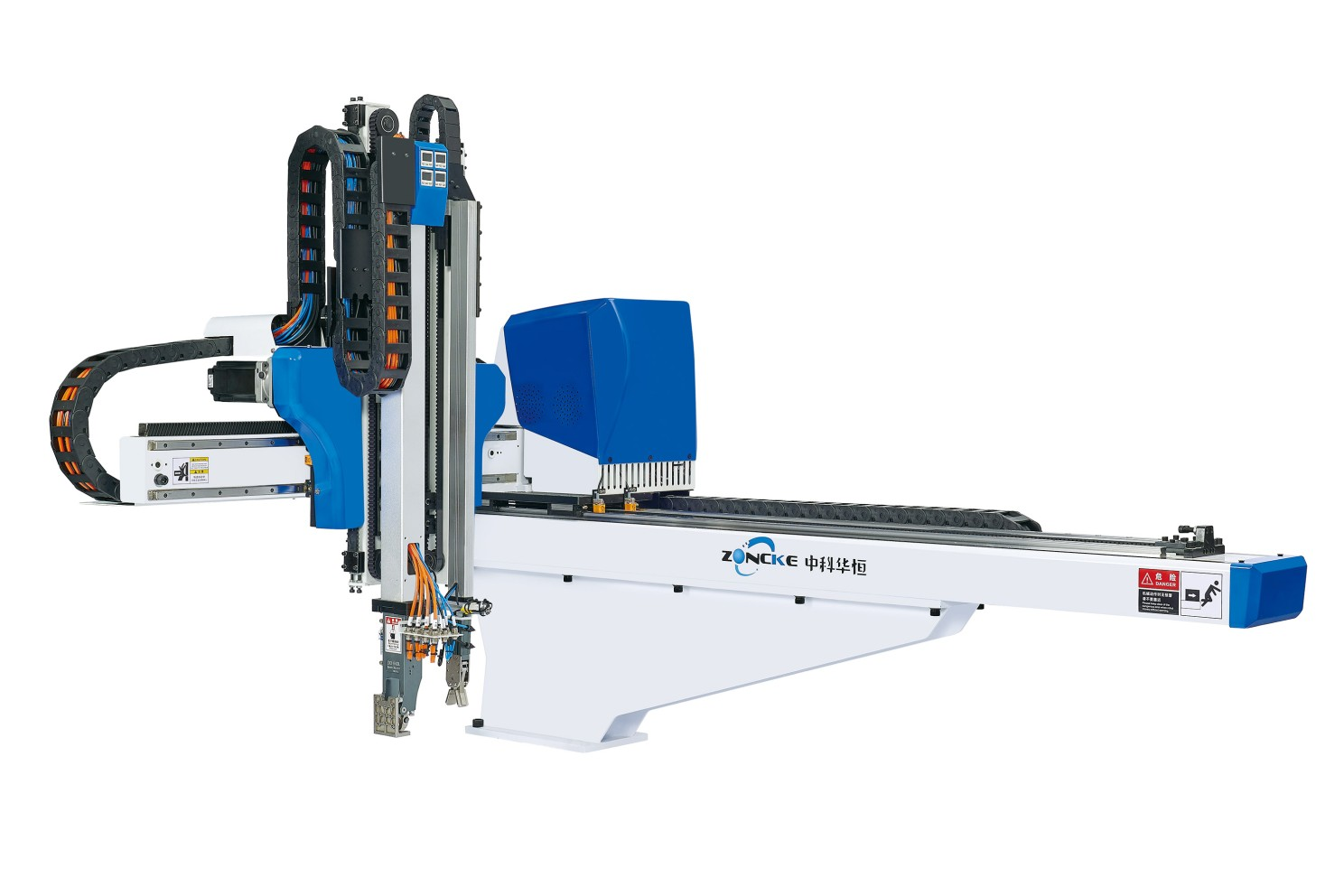

Wie passt man den Roboterarm an die Spritzgießmaschine an?

Die Anpassung eines Roboterarms an eine Spritzgießmaschine erfordert mehrere wichtige Schritte, um Kompatibilität, Effizienz und Sicherheit zu gewährleisten. Hier ist eine Anleitung zum Prozess:

1. Bestimmen Sie die Anwendung und Funktionalität

Pick-and-Place: Wenn der Roboterarm zur Handhabung von Teilen (Einsetzen oder Entfernen) verwendet wird, beurteilen Sie die Reichweite, Nutzlastkapazität und Geschwindigkeit des Roboters.

Formzyklus: Berücksichtigen Sie die Zykluszeit der Formmaschine und die Integration des Roboterarms in diese, um Verzögerungen zu vermeiden.

Teilekomplexität: Wenn die Teile eine komplexe Form haben, muss der Roboterarm über einen hohen Freiheitsgrad oder spezielle Werkzeuge (wie Greifer oder Saugnäpfe) verfügen.

2. Nutzlastkapazität und Reichweite

Nutzlastkapazität: Stellen Sie sicher, dass der Roboterarm das Gewicht der aufzunehmenden oder platzierten Teile bewältigen kann. Dies hängt von der Größe und dem Material des Formteils ab.

Reichweite: Der Roboter muss über eine ausreichende Reichweite verfügen, um auf den Formbereich der Spritzgießmaschine zugreifen und Teile effizient und ohne Hindernisse entladen zu können.

3. Koordinatensystemintegration

Maschinenkoordination: Das Koordinatensystem des Roboterarms sollte mit dem der Spritzgießmaschine (IMM) übereinstimmen. Dazu gehört die Einrichtung des Roboters für die Entnahme von Teilen an bestimmten Stellen (z. B. dem Formhohlraum oder dem Kühlbereich).

Synchronisierung: Der Roboter muss mit dem IMM-Zyklus synchronisiert sein. Typischerweise wird beim Öffnen der Form ein Signal gesendet und der Roboterarm muss dann schnell handeln, um das Teil zu entnehmen. Dabei kann es sich um SPS (speicherprogrammierbare Steuerungen) zur Synchronisierung der Zyklen handeln.

4. Schnittstelle und Kommunikation

Controller-Kompatibilität: Der Controller des Roboters sollte in der Lage sein, mit dem Steuerungssystem des IMM zu kommunizieren. Dies erfordert möglicherweise eine Integration über gängige Protokolle wie Modbus, Ethernet/IP oder Profinet.

Zykluszeitkoordination: Stellen Sie sicher, dass der Roboter so programmiert ist, dass er seinen Betrieb nach Abschluss des Spritzgießzyklus aufnimmt, um eine reibungslose Teileentnahme und minimale Ausfallzeiten zu gewährleisten.

5. Sicherheitsüberlegungen

Sicherheitsumzäunungen: Abhängig von der Geschwindigkeit und Bewegung des Roboters sollten Sicherheitsbarrieren oder Lichtvorhänge installiert werden, um Bediener vor beweglichen Teilen zu schützen.

Notstopps: Die Integration von Notstoppfunktionen zwischen dem IMM und dem Roboterarm ist für die allgemeine Sicherheit von entscheidender Bedeutung.

6. Endeffektoren

Greifer oder Saugnäpfe: Wählen Sie den richtigen Endeffektor basierend auf der Teilegeometrie. Für kleine oder empfindliche Teile sind vakuumbasierte Greifer möglicherweise besser geeignet, während für größere, stabilere Teile möglicherweise mechanische Greifer erforderlich sind.

Kundenspezifische Anpassung: Wenn Teile unregelmäßig geformt sind, sind möglicherweise kundenspezifische Werkzeuge erforderlich, um eine sichere und effiziente Handhabung zu gewährleisten.

7. Software-Integration

Roboterprogrammierung: Richten Sie die Roboterprogrammierung so ein, dass sie zum Zyklus des IMM passt. Dazu gehört die Feinabstimmung der Bewegungen im Hinblick auf Präzision, Geschwindigkeit und die Vermeidung von Kollisionen.

Überwachung und Anpassung: Einige Systeme ermöglichen eine Fernüberwachung sowohl des IMM als auch des Roboters, sodass bei Bedarf Anpassungen in Echtzeit vorgenommen werden können.

8. Physische Installation

Montage des Roboters: Installieren Sie den Roboter auf einer geeigneten Montageplattform in der Nähe des IMM. Eine gängige Methode besteht darin, den Roboter auf dem IMM selbst oder auf einem separaten Sockel zu montieren.

Kabelmanagement: Verlegen Sie Kabel und Schläuche (falls vorhanden) für den Roboterarm ordnungsgemäß, um sicherzustellen, dass sie die Bewegungen des IMM nicht beeinträchtigen und vor möglichen Schäden geschützt bleiben.

9. Zyklustests

Probeläufe: Führen Sie Probeläufe durch, um die Interaktion des Roboters mit dem IMM zu überprüfen. Testen Sie die Bewegungen, Geschwindigkeit und Effizienz des Roboters auf kontrollierte Weise, bevor Sie mit der vollständigen Produktion beginnen.

Anpassungen: Nehmen Sie basierend auf den Ergebnissen des Trockenlaufs alle erforderlichen Anpassungen an Geschwindigkeit, Zykluszeiten oder Werkzeugen vor.

10. Optimierung und Wartung

Optimierung: Überwachen Sie das System nach der Installation und den ersten Tests kontinuierlich, um sicherzustellen, dass die Zykluszeiten optimiert und Ausfallzeiten minimiert werden.

Wartung: Regelmäßige Wartung und Kalibrierung sowohl des Roboterarms als auch der Spritzgießmaschine sind entscheidend für die langfristige Zuverlässigkeit und Leistung.

Indem Sie die Fähigkeiten des Roboterarms sorgfältig auf die Anforderungen der Spritzgießmaschine abstimmen, können Sie eine höhere Effizienz, kürzere Zykluszeiten und eine größere Konsistenz bei der Teilehandhabung erreichen.
